comment fonctionnent les pompes à membrane ?

Pompes à membrane fonctionne en utilisant une membrane flexible qui oscille d'avant en arrière pour créer un vide pour aspirer le fluide et une pression positive pour l'évacuer. Ce mécanisme de déplacement alternatif assure une étanchéité entre le mécanisme d'entraînement et le liquide pompé, ce qui le rend idéal pour manipuler des fluides courosifs, abrasifs ou visqueux sans fuite.

Le mécanisme de base : comment fonctionne une pompe à membrane ?

Le fonctionnement fondamental d'une pompe à membrane repose sur le changement de volume dans une chambre de pompe facilité par le mouvement d'une membrane flexible. Lorsque le diaphragme est éloigné de la tête de pompe, le volume de la chambre augmente, diminuant ainsi la pression interne. Cela crée un vide qui aspire le fluide à travers la soupape d'admission. À l’inverse, lorsque le diaphragme est poussé vers la tête de pompe, le volume diminue, augmentant la pression et expulsant le fluide vers la soupape de refoulement.

Pour comprendre comment fonctionnent les pompes à membrane en détail, il faut regarder le cycle deux temps :

• La course d'aspiration : Le diaphragme se déplace vers l'extérieur, créant une zone de basse pression. Le clapet anti-retour d'entrée s'ouvre en raison de la différence de pression, permettant au fluide d'entrer dans la chambre, tandis que le clapet anti-retour de sortie reste hermétiquement fermé.
• La course de décharge : Le diaphragme se déplace vers l'intérieur, comprimant le fluide. La pression accrue force le clapet anti-retour d'entrée fermer et le clapet anti-retour de sortie s'ouvrir, expulsant le fluide dans le tuyau d'évacuation.

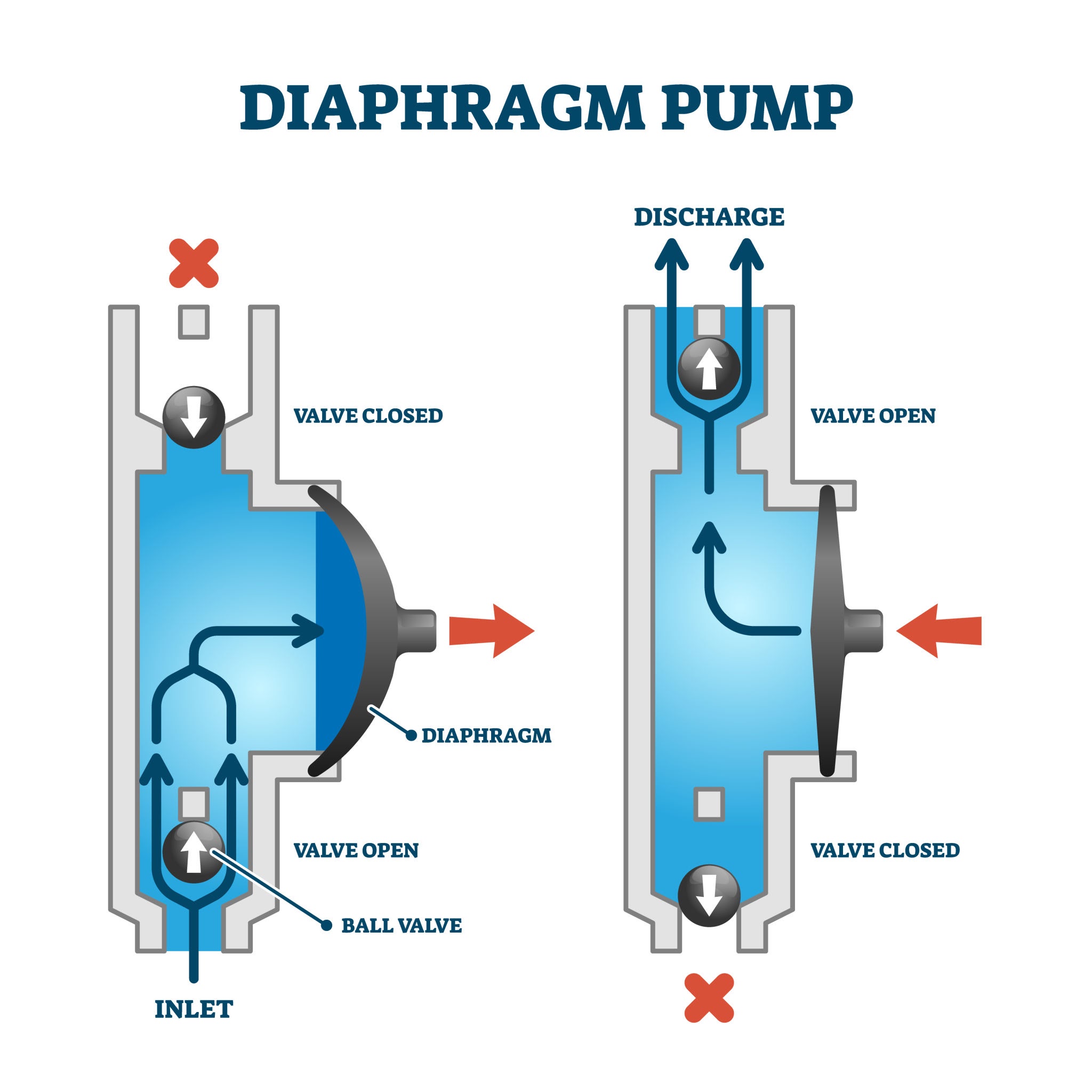

[Image du principe de fonctionnement de la pompe à membrane]

Types de pompes à membrane et leurs opérations uniques

Les pompes à membrane sont classées principalement selon leur source d'alimentation : pompes pneumatiques à double membrane (AODD) et pompes motorisées (mécaniques/hydrauliques). Chaque type utilise le même mouvement de base de la membrane mais diffère dans la manière dont l'énergie est transférée au diaphragme lui-même.

1. Pompes pneumatiques à double membrane (AODD)

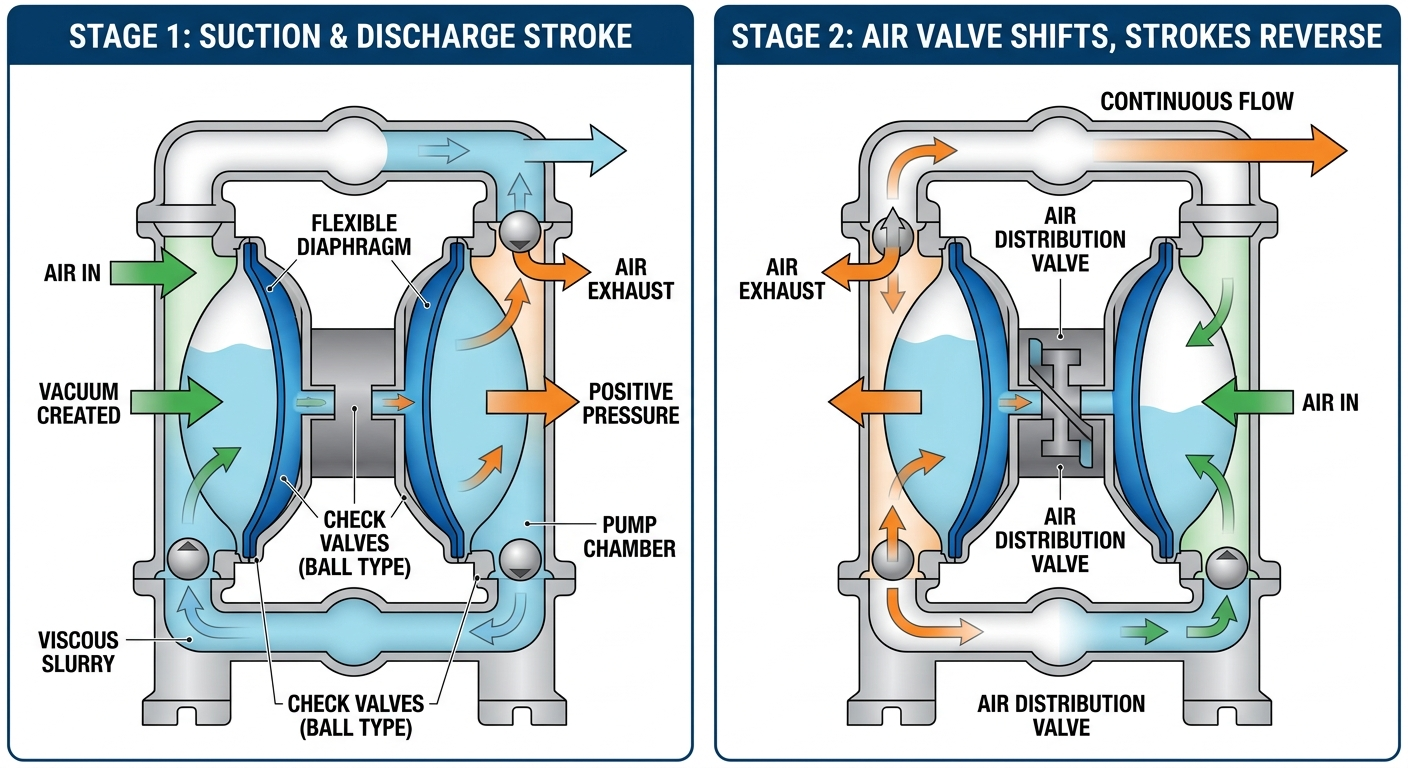

Les pompes AODD utilisent de l'air comprimé pour déplacer un arbre commun reliant deux diaphragmes, permettant une action de pompage continue. Lorsque l'air est dirigé vers l'arrière du diaphragme A, il pousse le fluide hors de la première chambre. Simultanément, le diaphragme B est tiré vers l'intérieur, créant une aspiration dans la deuxième chambre. Une vanne de distribution d'air assure que l'alimentation en air alterne entre les deux côtés.

2. Pompes à membrane à commande mécanique

Les pompes à entraînement mécanique utilisent un mécanisme à manivelle ou à engrenage excentrique pour tirer et pousser physiquement le diaphragme. Cette conception est courante dans les petites applications et les pompes doseuses où un contrôle précis de la longueur de course est requis. Il est très efficace pour le dosage de produits chimiques à basse pression.

3. Pompes à membrane à commande hydraulique

Les pompes hydrauliques à membrane utilisent un piston pour mettre sous pression un fluide hydraulique, qui déplace ensuite le diaphragme. Parce que le diaphragme est « équilibré » entre le fluide hydraulique et le liquide pompé, il subit moins de contraintes mécaniques, ce qui rend ce type adapté aux applications industrielles haute pression (jusqu'à 100 bars ou plus).

Comparaison des performances : AODD, mécanique et hydraulique

Le choix de la bonne pompe à membrane dépend de la pression requise, du débit et de la nature du fluide pompé. Vous trouverez ci-dessous une comparaison détaillée des trois technologies principales.

Caractéristique	Pompes AODD	Pompes mécaniques	Pompes hydrauliques
Source d'alimentation	Air comprimé	Moteur électrique	Électrique/Hydraulique
Pression maximale	Moyen (8-10 bars)	Faible à moyen	Très élevé (100 bars)
Auto-amorçant	Excellent	Bien	Bien
Manipulation des solides	Excellent	Limité	Limité
Meilleur cas d'utilisation	Boues/produits chimiques	Traitement de l'eau	Dosage haute pression

Tableau 1 : Analyse comparative des technologies de pompes à membrane par paramètres de performance

Principaux avantages de l'utilisation de pompes à membrane

Le principal avantage d’une pompe à membrane réside dans sa conception sans joint, qui élimine le risque de fuite et réduit les besoins de maintenance. Contrairement aux pompes centrifuges qui nécessitent des garnitures ou des garnitures mécaniques, le diaphragme flexible agit comme un joint statique.

• Capacité de fonctionnement à sec : La plupart Pompes AODD peut fonctionner à sec pendant de longues périodes sans endommager les composants internes, car il n'y a pas de pièces rotatives qui génèrent de la chaleur par friction.
• Options submersibles : De nombreuses pompes à membrane sont conçues pour être entièrement immergées dans le fluide qu’elles pompent, à condition que l’air évacué soit évacué au-dessus du niveau du liquide.
• Sensibilité au cisaillement : Ils fournissent une action de pompage douce, ce qui est essentiel pour liquides sensibles au cisaillement comme les produits alimentaires (sauces, crèmes) ou les polymères qui pourraient se décomposer sous la rotation à grande vitesse d'autres types de pompes.
• Antidéflagrant : Étant donné que les pompes AODD fonctionnent à l'air plutôt qu'à l'électricité, elles sont intrinsèquement Classé ATEX et sûr pour une utilisation dans des environnements dangereux ou explosifs.

Maintenance et défis courants

Le point de défaillance le plus courant dans ces systèmes est le diaphragme lui-même, qui finit par se fatiguer en raison du mouvement alternatif constant. Compréhension comment fonctionnent les pompes à membrane implique de reconnaître que le diaphragme est une pièce d’usure.

Sélection du matériau du diaphragme

Choisir le bon matériau est vital pour la longévité. Par exemple, PTFE (téflon) offre une résistance chimique supérieure mais est moins flexible que Santoprène or Nitrate . Dans une étude portant sur des usines de traitement chimique, le passage à un élastomère plus compatible a augmenté la durée de vie du diaphragme de plus de 300 %, réduisant ainsi considérablement les temps d'arrêt.

Obstructions des valves

Les clapets anti-retour (à bille ou à clapet) doivent s'asseoir parfaitement pour maintenir le débit. Si une particule solide se loge dans le siège de soupape, la pompe perdra son amorçage. Utiliser billes de valve lestées peut souvent résoudre les problèmes où le fluide est trop visqueux pour que les billes standard s'installent rapidement.

FAQ : Comprendre le fonctionnement de la pompe à membrane

Conclusion

Maîtriser la question du « comment fonctionnent les pompes à membrane » permet aux industries d'optimiser leurs processus de transfert de fluides pour plus de sécurité et d'efficacité. Qu'il s'agisse de produits chimiques agressifs, de boues épaisses ou de produits alimentaires sensibles, la pompe à membrane reste l'un des outils les plus polyvalents et les plus fiables de l'ingénierie moderne. En choisissant le bon type d'entraînement et le bon matériau, vous pouvez garantir une solution durable et sans fuite pour vos besoins de pompage les plus difficiles.
